RIG TIME-SAVER WELLHEAD™
El Rig Time-Saver Wellhead RTSW™ es un equipo que aumenta la eficiencia de la perforación de pozos, optimizando significativamente el tiempo de proceso y mejorando la seguridad de las personas durante las operaciones de perforación.
- Opción a Casing Hangers ranurados (Flutted Type), para facilitar los retornos en los procesos de cementación.
◦ No ranurado (std): retornos por las salidas laterales de Casing-Heads.
◦ Diseño ranurado (Flutted Type): igual que el diseño integral, más la característica que permite los retornos a través de BOP Stack hasta el Flow Line. - Opción a Casing Hangers con capacidad para rotación y reciprocación de sartas de tubería de revestimiento (Casing).
- Tubing-Head y Tubing-Head Adapter con conexión estándar tipo Flange/Studded.
- Adaptable a múltiples programas de perforación (Casing Programme) y sistemas de levantamiento artificial ALS.
- Compatible con Slip-Type Casing Hangers, en evento de operaciones secundarias de emergencia.
- Diseño confiable y validado, probado en el tiempo.
- Ausencia de empaquetadura plástica en sellos Packoff en el Wellhead (excepto en válvulas), requiriendo mantenimiento principalmente al Tree Equipment (bajo o nulo mantenimiento al Wellhead).
- No requiere proceso de trabajo en caliente en las tuberías de revestimiento (Casing), como Welding, Stress Relief, Casing Conductor Included.
- Minimiza la probabilidad de incidentes/accidentes de trabajo asociados al uso de herramientas manuales de golpe, especialmente en espacios confinados, ya que reemplaza los conectores estándar tipo Flange/Studded Wellhead Vertical End Connectors y el uso de Studs/Nuts.
- Reduce la exposición a pozo abierto (operaciones de perforación y complementamiento a través del Drilling Riser y/o BOP Stack).
- Elimina las operaciones de corte y biselado en las tuberías de revestimiento (Casing), excepto en Casing Conductor.
- Permite operaciones limpias y eficientes, amigables con el medio ambiente.
- Reduce trabajos manuales en contrapozo, mejorando la seguridad de las personas.
- Elimina el tiempo de espera por fragüe de cemento en las sartas de todo tipo de tubería de revestimiento (Casing).
- Reduce los tiempos de conexión y desconexión del BOP Stack y el ensamble entre equipos del Wellhead, mediante el uso de la conexión propietaria VAT Fast-Thread™ (conexión rápida), la cual reemplaza los conectores estándar tipo Flange/Studded sin perder integridad.
- El Casing-Head Housing es ensamblado a la última junta de la sarta de tubería de revestimiento de superficie (Surface Casing) en la mesa rotativa y es bajado a través del Drilling Riser, con lo que se reducen tiempos por desensamble e instalación de este equipo. La característica Flutted Type permite los retornos de los fluidos de perforación a través del Drilling Riser hasta el Flow Line.
| Estándar de diseño | Especificación API 6A |
| Presión de trabajo | 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI, 15000 PSI (dependiendo del tamaño) |
| Temperatura | Regular: -18°C ~ 121°C (Clasificación U-V) |
| Clasificación del Material | AA, BB (para CO2 en servicio general), DD (para H2S en servicio ácido), EE (para H2S y C2O en servicio ácido) |
| PSL | 1, 2, 3/3G |
| PR | 1, 2 |
| Tamaños del conductor Casing | 16”, 18” o 20” Tree assembly: Flanged/Studded Tamaños: 1-13/16” a 5-1/8” NOTA: Opcional a Threaded API 5B (External Upset “EU” y Line Pipe “LP”) en WP ≤ 3000 PSI. |
| Conectores Finales | Wellhead
|

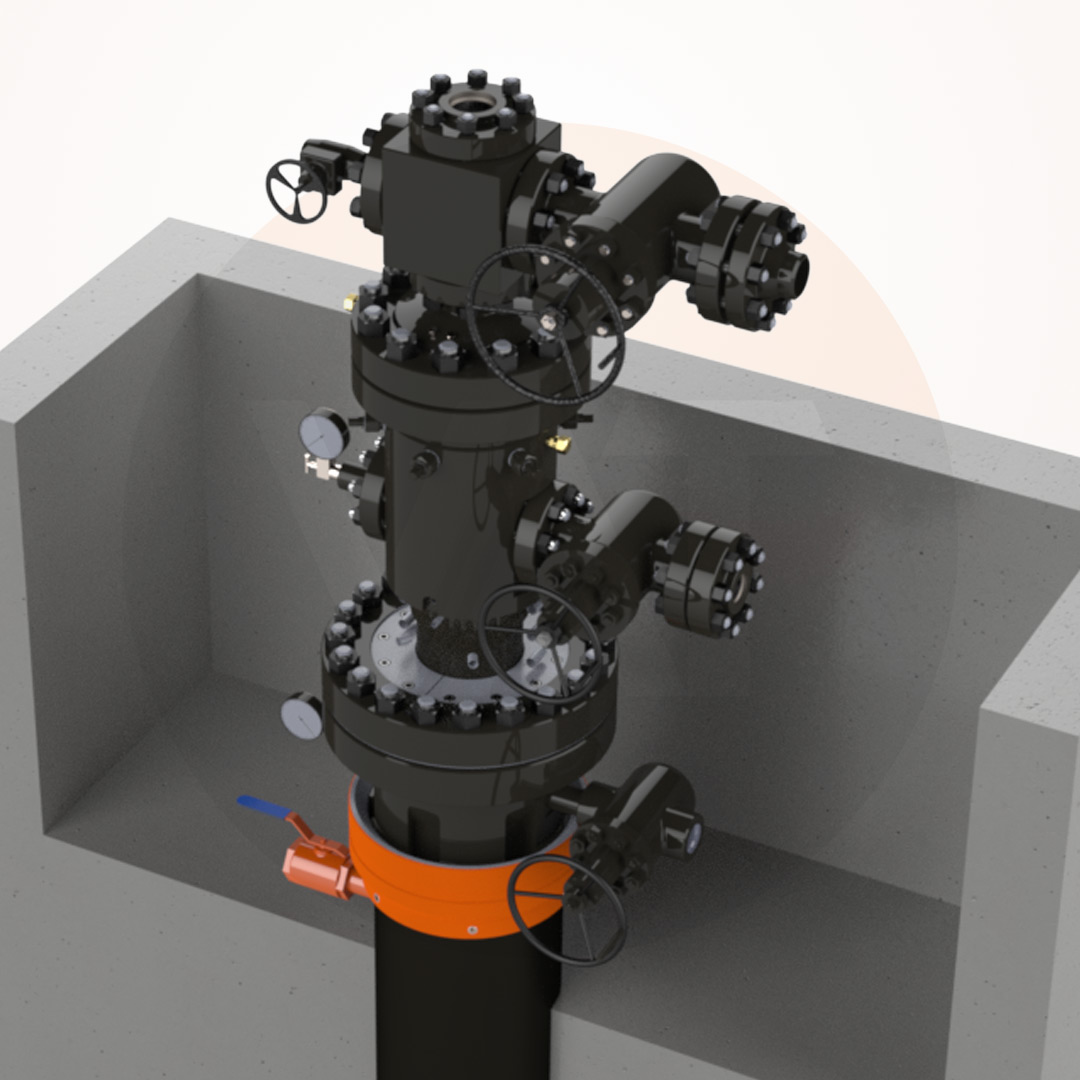

RIG TIME-SAVER WELLHEAD HIGH TEMPERATURE™
El Rig Time-Saver Wellhead-High Temperature™, único en su clase, es un equipo térmico para operaciones de estimulación de pozos por inyección de vapor de agua, permitiendo ciclos de estimulación y producción del pozo con el mismo equipo en el tiempo.
Este equipo incorpora tecnologías del RTSW-MB™, permitiendo realizar las operaciones de perforación y completamiento en un único BOP Stack, optimizando significativamente el tiempo de proceso para un equipo de su clase. El Production Casing Packoff Seal permite la expansión térmica de la sarta de tubería de revestimiento de producción (Production Casing) libremente.
Adicional a las características del RTSW™, el Rig Time-Saving Wellhead-High Temperature RTSW-HT™ cuenta con:
- Opción a Casing Hangers y Tubing-Head & Hanger con capacidad para rotación y reciprocación de sartas de tubería de revestimiento (Casing).
- Tubing-Head con conexión estándar tipo Flange/Studded (a partir de la conexión propietaria VAT Spin-On Flange™).
- Adaptable a múltiples programas de perforación (Casing Programme) y sistemas de levantamiento artificial ALS, para procesos de estimulación por inyección de vapor cíclica.
- Tecnología Metal-to-Metal Packoff Seal en el Tubing Hanger, ideal para aplicaciones de Alta Presión y Temperatura.
- Requiere bajo mantenimiento (empaquetadura plástica (HT) en válvulas del Tree Equipment y ajustes periódicos al Production Casing Packoff Seal).
- El Tubing Head & Hanger es ensamblado a la última junta de la sarta de tubería de revestimiento de producción (Production Casing) en la mesa rotativa y es bajado a través del BOP Stack. Así mismo, permite realizar el completamiento del pozo en la misma.
| Estándar de diseño | Especificación API 6A |
| Presión de trabajo | 2000 PSI, 3000 PSI, 5000 PSI |
| Temperatura | Regular: -18°C ~ 345°C (Clasificación X-Y) |
| Clasificación del Material | AA, BB (para CO2 en servicio general), DD (para H2S en servicio ácido), EE (para H2S y C2O en servicio ácido) |
| PSL | 1, 2, 3/3G |
| PR | 1, 2 |
| Tamaños del conductor Casing | 16”, 18” o 20” Tree assembly: Flanged/Studded Tamaños: 1-13/16” a 5-1/8” NOTA: Opcional a Threaded API 5B (External Upset “EU” y Line Pipe “LP”) en WP ≤ 3000 PSI. |
| Conectores Finales | Wellhead
|

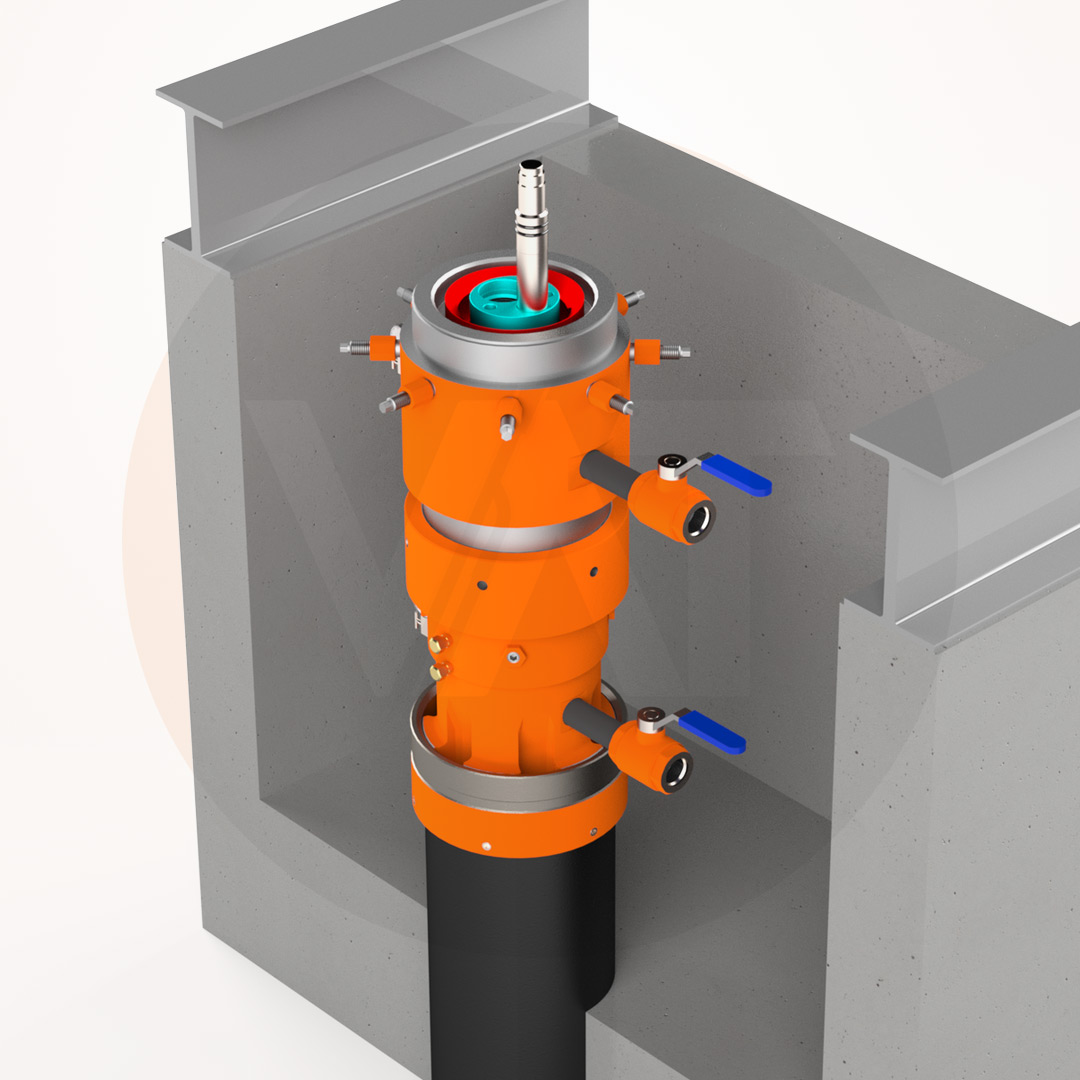

RIG TIME-SAVING WELLHEAD MULTIBOWL™
El Rig Time-Saver Wellhead Multibowl RTSW-MB™ es un equipo que permite realizar las operaciones de perforación y completamiento en un único BOP Stack, reduciendo las operaciones de ensamble y prueba, aumentando la eficiencia en las operaciones de perforación y optimizando significativamente el tiempo de proceso.
Adicional a las características del RTSW™, el Rig Time-Saving Wellhead Mutibowl RTSW-MB™ cuenta con:
- Tubing-Head con conexión estándar tipo Flange/Studded (a partir de la conexión propietaria VAT Spin-On Flange™).
- Diseño compacto, basado en las premisas de los MultiBowl Wellhead (Full-Bore), que permiten realizar las operaciones de perforación y de completamiento con un solo BOP Stack.
| Estándar de diseño | Especificación API 6A |
| Presión de trabajo | 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI, 15000 PSI (dependiendo del tamaño) |
| Temperatura | Regular: -18°C ~ 121°C (Clasificación U-V) |
| Clasificación del Material | AA, BB (para CO2 en servicio general), DD (para H2S en servicio ácido), EE (para H2S y C2O en servicio ácido) |
| PSL | 1, 2, 3/3G |
| PR | 1, 2 |
| Tamaños del conductor Casing | 16”, 18” o 20” Tree assembly: Flanged/Studded Tamaños: 1-13/16” a 5-1/8” NOTA: Opcional a Threaded API 5B (External Upset “EU” y Line Pipe “LP”) en WP ≤ 3000 PSI. |
| Conectores Finales | Wellhead
|
