WELLHEAD TECHNOLOGIES
NON-CONVENTIONAL

MULTI WELLHEAD™

El Multi Wellhead MWH™ es un equipo que permite realizar la perforación y completamiento de cada pozo, hasta tres (3) pozos de manera independiente, sobre la misma tubería de revestimiento (Casing Conductor). Esto impacta positivamente en la reducción de costo de construcción individual de cada pozo.

Permite realizar la perforación y/o trabajos de workover con pozos adyacentes en producción. Constituido por tres (3) Wellhead basados en las premisas del RTSW-MB™, constituye uno de los sistemas más versátiles, compactos y tecnificados para aplicaciones On-Shore.

  • Perforación y completamiento de dos (2) pozos independientes – MWH2-1™.
  • Perforación y completamiento de tres (3) pozos independientes – MWH3-1™.

Este equipo incorpora tecnologías validadas de otros equipos diseñados y manufacturados en VAT, entre las que se destacan la conexión propietaria VAT Fast Thread™, los Casing Hangers con capacidad para rotación y reciprocación de sarta de tubería de revestimiento (Casing) y los pines de alineación que permiten la correcta distrución de las salidas laterales outlets del Wellhead y la línea de producción del Tree. Así, VAT ofrece en su MWH™ un conjunto de soluciones que resulta en la máxima optimización en On-Shore Wellheads.

Adicional a las características del RTSW™, el Multi Wellhead MWH™ cuenta con:

Versatilidad

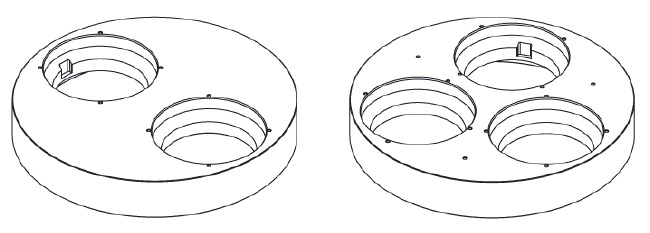

  • Disponible en configuraciones MWH3-1™ y MWH2-1™.

Ahorro de tiempo

  • Diseño compacto, basado en las premisas de los MultiBowl Wellhead (Full-Bore), que permiten realizar las operaciones de perforación y de completamiento con un único BOP Stack durante la operación.

Especificación del producto

Estándar de diseño Especificación API 6A
Presión de trabajo 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI (dependiendo del tamaño)
Temperatura Regular: -18°C ~ 121°C (Clasificación U-V)
Clasificación del Material AA, BB (para CO2 en servicio general), DD (para H2S en servicio ácido), EE (para H2S y C2O en servicio ácido)
PSL 1, 2, 3/3G (PSL 3G según requerimiento de cliente)
PR 1, 2

Configuraciones

Tamaños del conductor Casing 36” o 40”
Tree assembly: Flanged/Studded Tamaños: 1-13/16” a 5-1/8”
NOTA: Opcional a Threaded API 5B (External Upset “EU” y Line Pipe “LP”) en WP ≤ 3000 PSI.
Conectores Finales Wellhead

  • Upper: VAT Fast Thread™ Tamaños: 7-1/16” a 13-5/8”
  • Outlets: Studded (con preparación para VR Plug) Tamaños: 1-13/16” a 5-1/8” Threaded API 5B LP (para Line Pipe) Tamaños: 2” a 4”
  • Casing-Head Bottom: Threaded API 5B (Buttress Casing “BC”, Short Casing “SC”, Long Casing “LC”) Tamaños: 7” a 13-3/8”
  • Joints: VAT Fast Thread™

PROGRAMAS DISPONIBLES ACTUALMENTE

Programa Tamaño de la tubería
del conductor		 Revestimiento
de superficie		 Revestimiento
de producción		 Wellhead
Juntas/Conectores		 Tubing-Head Spool
Conector superior		 Tubería
9-5/8” x 7” 36” 9-5/8” 7” 11” OEC 11” OEC 2-3/8” a 4-1/2”
10-3/4” x 7-5/8” 36” 10-3/4” 7-5/8” 11” OEC 11” OEC 2-3/8” a 4-1/2”
11-3/4” x 8-5/8” 40” 11-3/4” 8-5/8” 13-5/8” OEC 13-5/8” OEC 2-3/8” a 4-1/2”
13-3/8” x 9-5/8” 40” 13-3/8” 9-5/8” 13-5/8” OEC 13-5/8” OEC 2-3/8” a 4-1/2”
