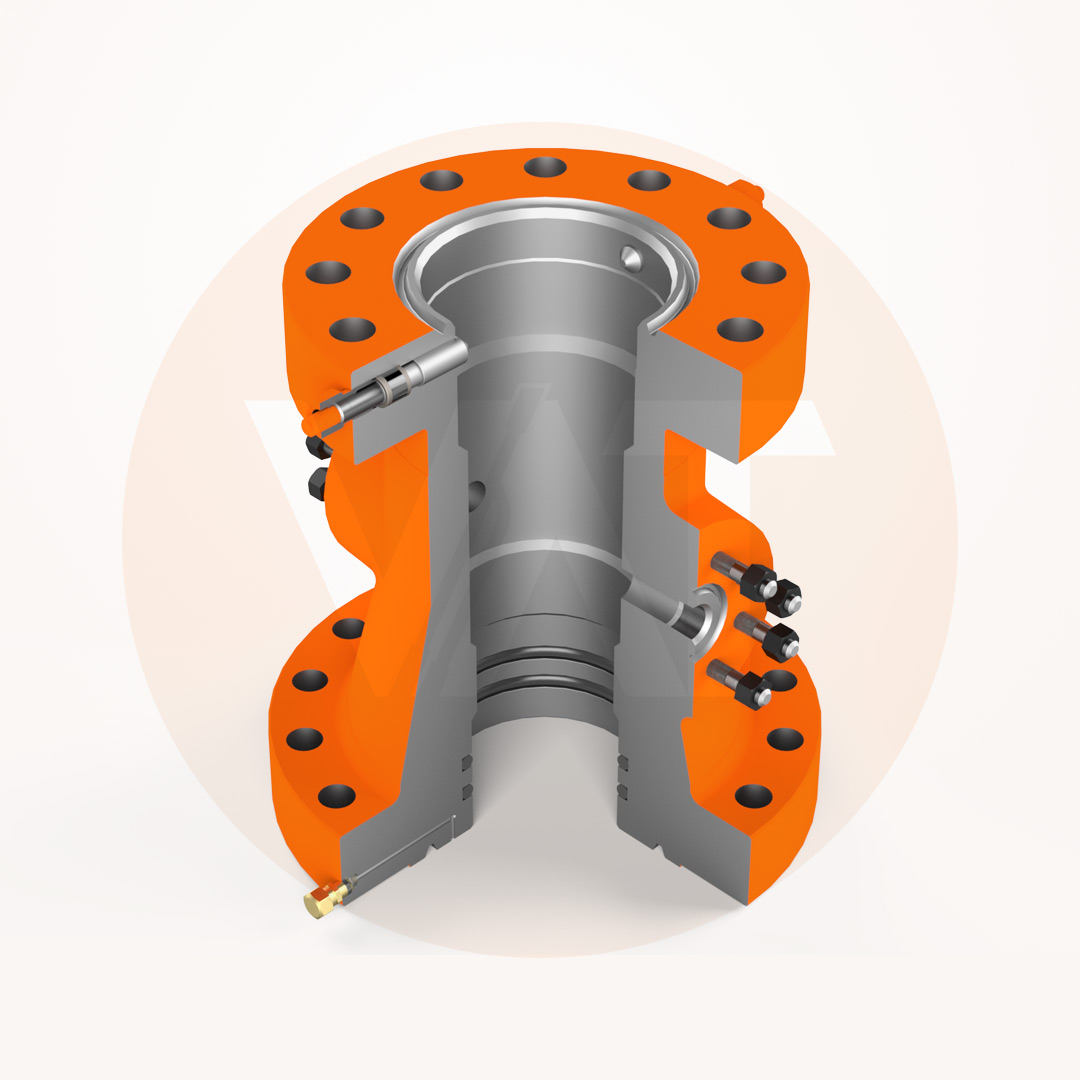

CASING-HEAD SPOOL
Definición API 6A: Equipo unido a otro Casing-Head, que sirve para suspender y sellar una sarta secundaria de Casing.
Los VAT Conventional CHS están diseñados para unirse bien sea a un Casing-Head Housing o a otro Casing-Head Spool mediante conectores estándar API tipo Brida. También permiten sellar el espacio anular entre el Casing (o Mandrel Hanger) inmediatamente anterior mediante el Bottom Casing Pack-off, adaptable a diferentes tamaños de Casing.
Cuando es requerido como Crossover Casing-Head Spool, permite un incremento en la presión de trabajo del equipo (p.ej. 3000 PSI en Bottom Connector / 5000 PSI en Upper/Outlets Connector).
CARACTERÍSTICAS:
- Opción a Crossover Casing-Head Spool, que permite diferencial/cambio de presión de trabajo en el equipo (presión mayor en Upper/Outlets Connector).
- Adaptable al Casing Program requerido.
- Compatible con Hangers Slip/Mandrel Type.
- Disponible para Slip type Hangers C-22 | C-29 (según sea requerido)
NOTA: Slip Type Hanger C-29 es más largo que C-22, soportando mayor peso de tubería en operaciones con pozos más profundos. - Perfil de tazón recto con hombro de carga a 45° (Diseño estándar de la industria), apto para VAT Casing Hangers y Running and Testing Tools (Test Plugs/Wear Bushing).
- Retaining Pins (x2) para prevenir que el Wear Bushing se desplace del tazón durante operaciones de perforación.
NOTA: Adaptable a una mayor cantidad de retenedores según la aplicación requerida. - Bottom Casing Pack-off con preparación para perfil de sello “O-Ring”. Preparaciones para perfil de sello tipo FS, S disponibles según sea requerido.
- Disponible con Test, Vent, Gauge or Injection Ports (según sea requerido).
| Estándar de diseño | Especificación API 6A |
| Presión de trabajo | 2000 PSI, 3000 PSI, 5000 PSI, 10000 PSI |
| Temperatura | Regular: -18°C ~ 121°C (Clasificación U-V) High: -18°C ~ 345°C (Clasificación X-Y) |
| Clasificación del Material | AA, BB (para CO2 en servicio general), DD (para H2S en servicio ácido), EE (para H2S y C2O en servicio ácido) NOTA: DD, EE ratings conforme a NACE MR 0175. |
| PSL | 1, 2, 3/3G |
| Conectores estándar |
|
