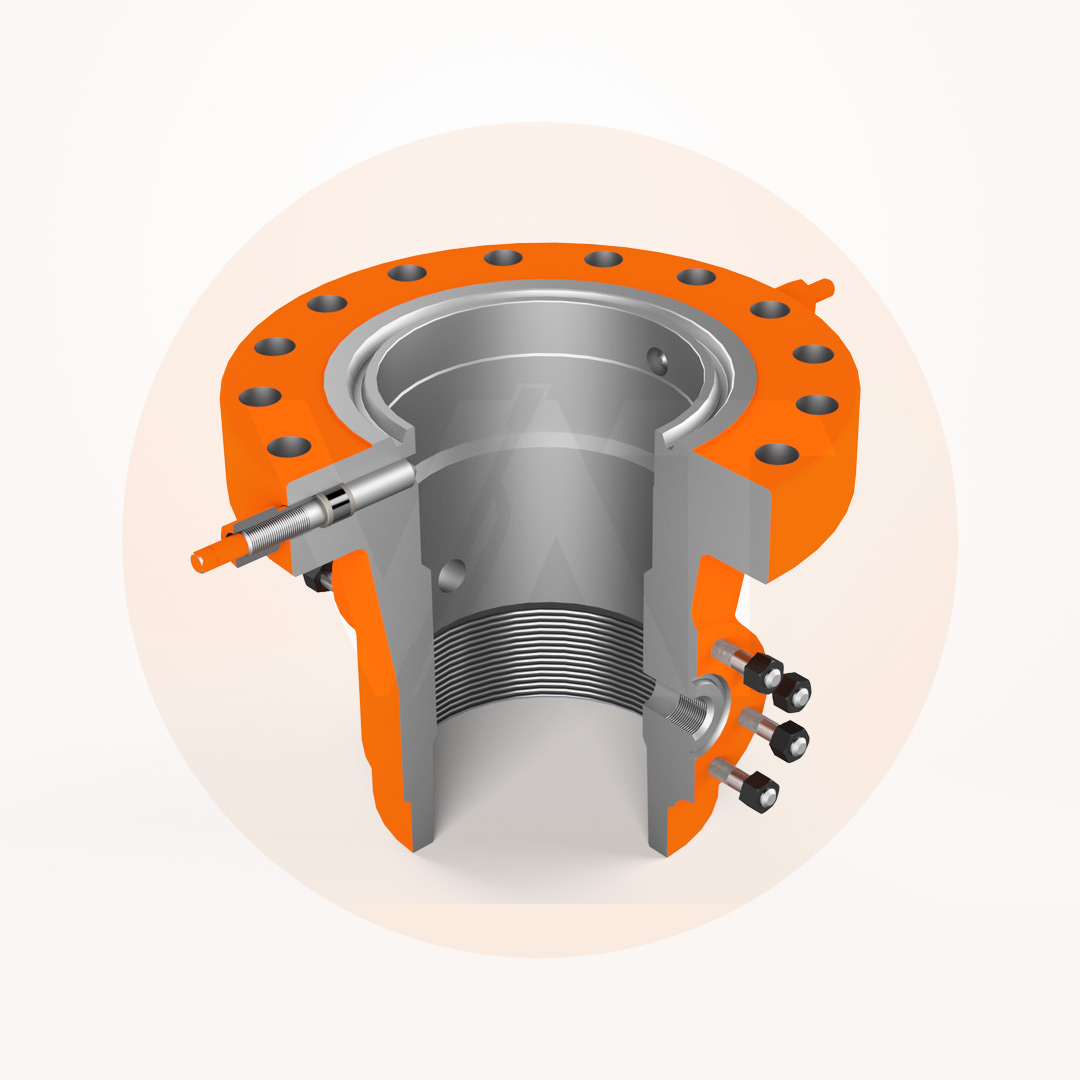

CASING-HEAD HOUSING
Definición API 6A: Equipo unido al final superior del Surface Casing, que sirve para suspender y sellar una sarta de Casing.
Los VAT Conventional CHH están diseñados para unirse al Surface Casing mediante conectores estándar API tipo Roscado, o mediante el uso de conectores no estándar tradicionales como el Quick-Lock™ o el Weld Prepared.
CARACTERÍSTICAS:
- Adaptable al Casing Program requerido.
- Compatible con Hangers Slip/Mandrel Type.
- Disponible para Slip type Hangers C-22 | C-29 (según sea requerido)
NOTA: Slip Type Hanger C-29 es más largo que C-22, soportando mayor peso de tubería en operaciones con pozos más profundos. - Perfil de tazón recto con hombro de carga a 45° (Diseño estándar de la industria), apto para VAT Casing Hangers y Running and Testing Tools(Test Plugs/Wear Bushing).
- Retaining Pins (x2) para prevenir que el Wear Bushing se desplace del tazón durante operaciones de perforación.
NOTA: Adaptable a una mayor cantidad de retenedores según la aplicación requerida. - Disponible con Test, Vent, Gauge or Injection Ports (según sea requerido).
| Estándar de diseño | Especificación API 6A |
| Presión de trabajo | 2000 PSI, 3000 PSI, 5000 PSI |
| Temperatura | Regular: -18°C ~ 121°C (Clasificación U-V) High: -18°C ~ 345°C (Clasificación X-Y) |
| Clasificación del Material | AA, BB (para CO2 en servicio general), DD (para H2S en servicio ácido), EE (para H2S y C2O en servicio ácido) |
| PSL | 1, 2, 3/3G |
| Conectores estándar |
|
| Conectores No estándar |
|
